Equipamento de produção do conector do painel solar

Nossa linha de produção de conectores de painel solar apresenta uma gama abrangente de equipamentos automatizados, trabalhando juntos para fornecer um processo altamente eficiente. O sistema começa com um alimentador de fio de comprimento fixo, distribuindo o fio em comprimentos precisos. Um alimentador de arame (transferência), utilizando grampos e transporta os fios cortados entre as estações de trabalho. Essas estações incluem uma máquina de corte e descamação para remoção de isolamento, uma máquina de crimpagem para anexar conectores e uma estação de detecção de tamanho de crimpagem opcional para garantia de qualidade. O alimentador de arame (transferência) continua a mover os conectores parcialmente montados para a máquina de rosqueamento do conector e a máquina de torção porca, automatizando as etapas finais de montagem. Uma máquina de remoção de cabo dedicada prepara os cabos removendo a jaqueta externa. O processo termina com uma máquina de classificação offline, que classifica automaticamente os conectores acabados, separando os produtos bons (OK) de unidades defeituosas (NG), garantindo que apenas os conectores de alta qualidade deixam a linha de produção. Essa abordagem integrada e automatizada melhora significativamente a velocidade de produção, reduz o manuseio manual e minimiza o risco de erros.

Enviar inquérito

Descrição

Parâmetros técnicos

Solar Panels Production Automatic Trimming

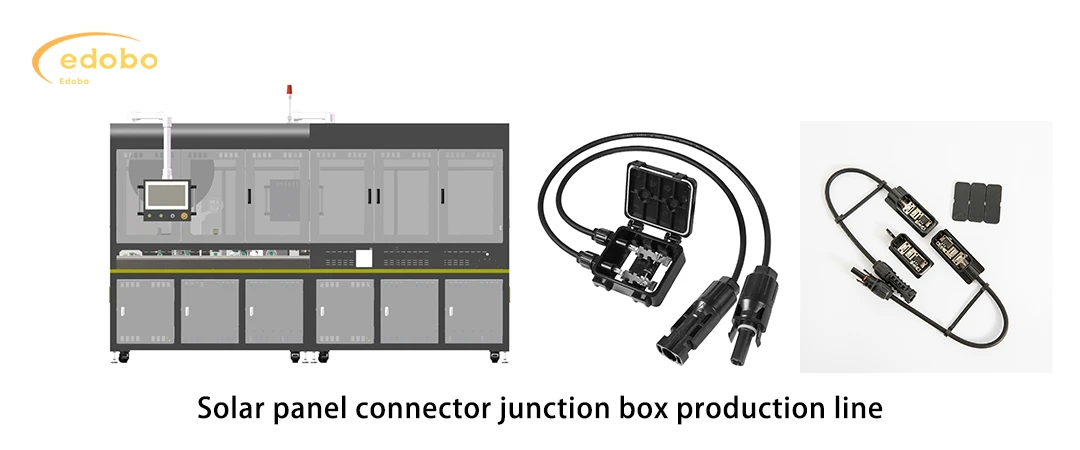

Solar panel connector junction box production line

produc features

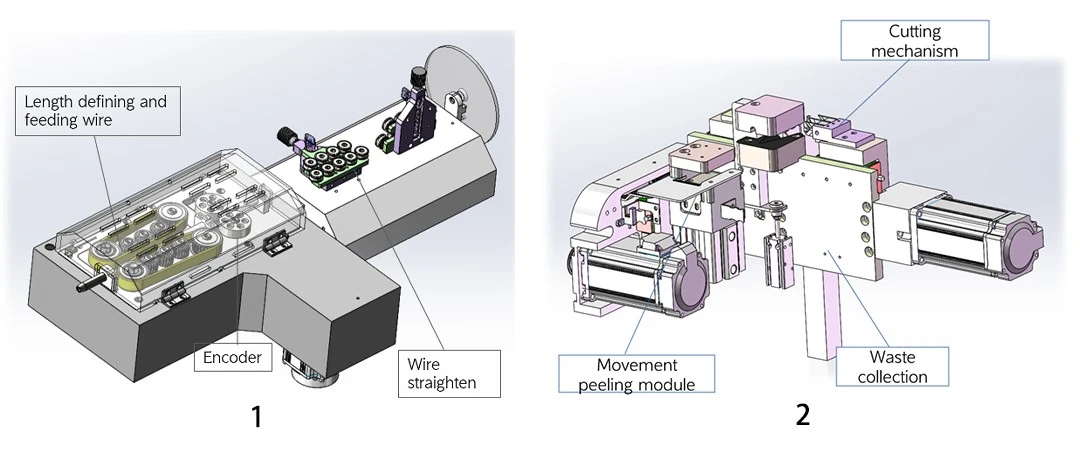

Fixed Length Wire Feeder

1. alimentador de fio de comprimento ajustado:Garante comprimentos de fio precisos e consistentes para o processamento ideal.

Adotar um sistema totalmente servo e processamento de circuito fechado para garantir a estabilidade do comprimento da linha de corte;

2. Máquina de corte e descascamento:Automatiza o corte e a remoção do isolamento, preparando fios para crimpagem.

Ao descascar, não arranhe ou corte o fio de cobre; Descascando e esfolando

Equipado com um sistema de coleta de resíduos para coletar e processar a pele de linha cortada.

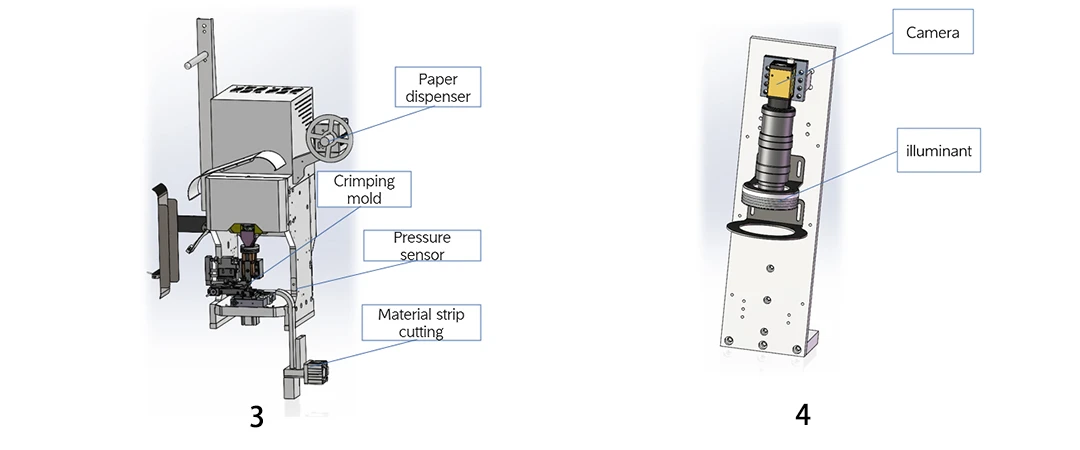

Crimping machine

3. Máquina de Crimagem:A estação completa principalmente o crimpagem de terminais e fios. O poder adota um sistema servo com uma precisão de crimpagem de ± 0. 02mm;

A estação de trabalho está equipada com o monitoramento de pressão do OES para detectar a qualidade da crimpagem;

4. Estação de detecção de tamanho do Crimp (opcional):Fornece controle de qualidade, verificando as dimensões do crimp, garantindo desempenho consistente.

O módulo adota um sistema visual para inspecionar principalmente a aparência de fios de cobre expostos, posições de crimpagem por fio de cobre, etc;

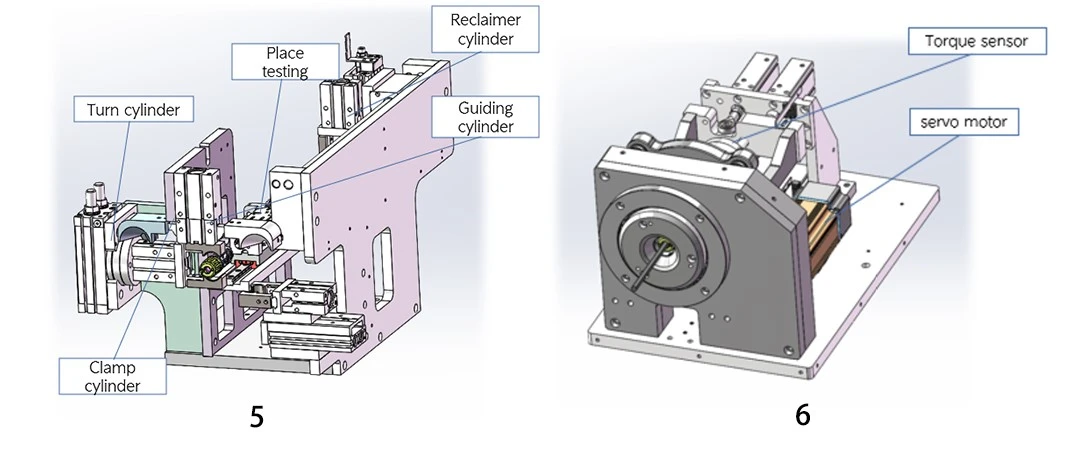

Connector threading machine and nut twisting machine

5. Máquina de rosqueamento do conector:Automatiza o processo de inserção de fios em caixas de conector.

A estação completa principalmente a função de inserir cabos com terminais criminosos nos conectores;
A estação está equipada com sensores no local para detectar se os terminais são inseridos adequadamente;

6. Máquina de torção NUT:Prenda com segurança as porcas nos conectores, completando o conjunto.

A estação está equipada com um sensor de posição para detectar se o conector é inserido no lugar;
Equipado com um sensor de torque que pode detectar a magnitude do torque em tempo real

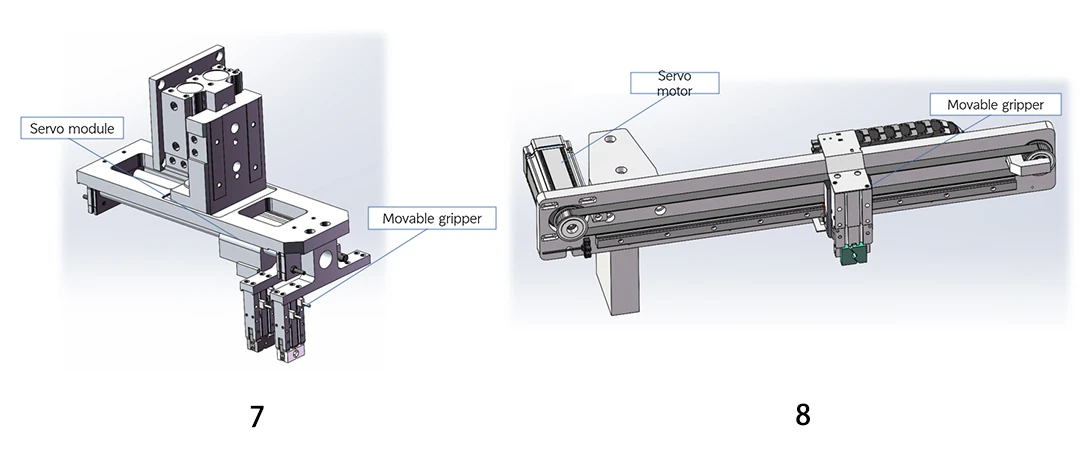

Wire transfer clamp

7. Estação de Relocação:A estação completa principalmente a transferência de fios para facilitar o processamento da outra extremidade.

8. Máquina de classificação de offline:Classifica automaticamente os produtos acabados, separando as unidades boas (OK) das unidades defeituosas (NG).

A estação de trabalho completa principalmente o offline dos produtos;
O uso de servo motores pode separar produtos defeituosos de bons produtos;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Recurso	Especificação
Faixa de processamento	Estações de montagem personalizáveis com base no modelo de conector
Capacidade de produção	15-20 pcs/min
Função	Conjunto totalmente automático de todos os componentes do conector
Temperatura operacional	0-40 grau (32-104 grau f)
Umidade	40%-80%
Taxa de qualificação do produto	Maior ou igual a 99%
Pressão do ar	0. 5 mpa - 0. 7 MPa (requer uma fonte de ar limpa e seca)
Fonte de energia	AC 220V/50Hz
