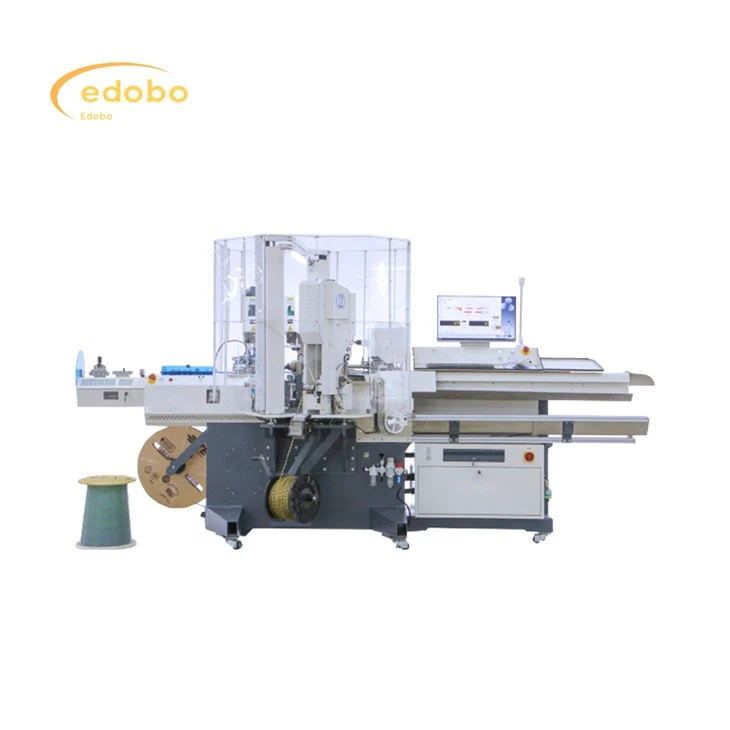

Linha de produção de conexão do painel solar MC4

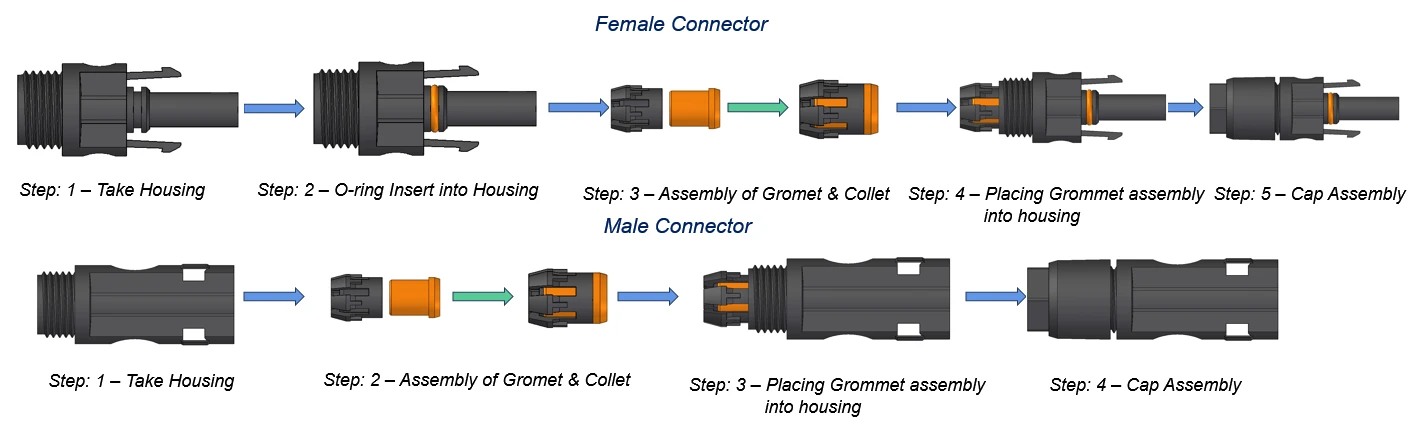

Montagem de conectores positivos e negativos

Polo negativo (conector feminino):

1. Take Housing (conector feminino):Comece com o alojamento do conector feminino.

2.O anel de anel na habitação (conector feminino):Insira o anel de O na caixa feminina.

3. Magos de ida e coletor (conector feminino):Monte o ilhó e a pinça para o conector feminino.

4. Placing Grommet Assembly no alojamento (conector feminino):Insira o ilhó reunido e coloque na moradia feminina.

5. Montagem do CAP (conector feminino):Prenda a tampa ao alojamento do conector feminino.

Polo positivo (conector masculino):

1. Take Housing (conector masculino):Comece com o alojamento do conector masculino.

2. Manteridade de ida e coletor (conector masculino):Monte o ilhó e a coleta do conector masculino.

3. Placing Grommet Assembly em Housing (conector masculino):Insira o ilhó montado e coloque na carcaça masculina.

4.CAP Assembly (conector masculino):Prenda a tampa ao alojamento do conector masculino.

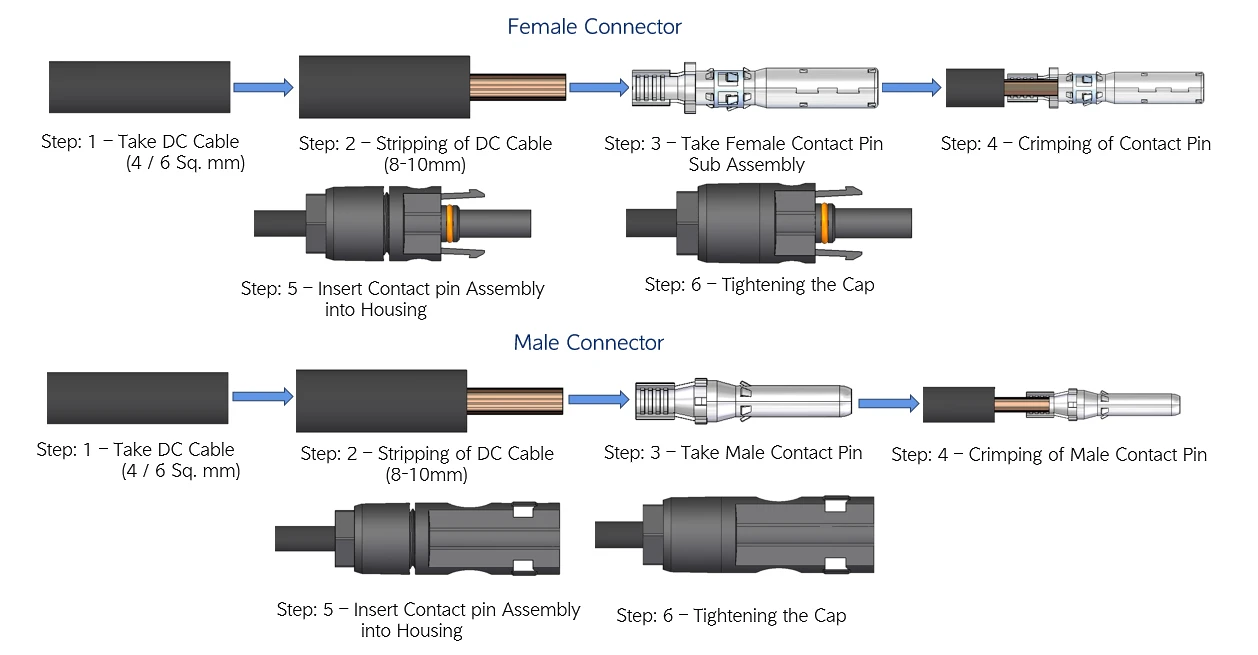

As etapas de crimpagem de terminal incluem principalmente as seguintes etapas:

2. Tire o cabo DC:Prepare um cabo CC.

2.Pree o cabo:Retire um comprimento de isolamento do cabo CC (fio).

3. Selecione o pino de contato:Pegue a montagem de pinos de contato feminina ou masculina

4.Cerm o pino de contato:Coloque o fio despojado no pino de contato e use uma ferramenta de crimpagem para conectar com segurança o pino de contato ao fio.

5. Inserir na habitação:Insira o conjunto do pino de contato crimalizado no alojamento do conector.

6. Tire o limite:Prenda a tampa no alojamento para concluir o conector.

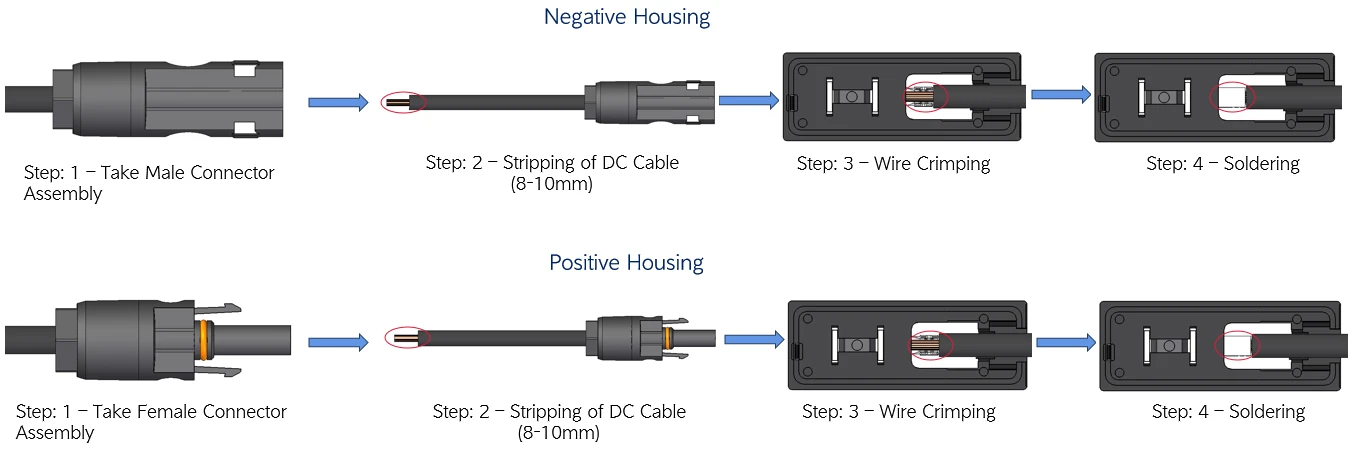

O fio está diretamente crimpado na caixa de junção:

Pegue a montagem do conector:Pegue a montagem do conector masculino ou feminino.

Despoja o cabo:Tira 8-10 mm de isolamento do cabo CC.

Crinhagem de arame:Crimp o fio despojado diretamente na caixa de junção. A caixa de junção terá terminais internos (geralmente abas ou conectores de metal) projetados para receber e segurar com segurança o fio.

Solda (fixo):Solde a conexão. A solda adicionará força adicional e ajudará a evitar corrosão na conexão.

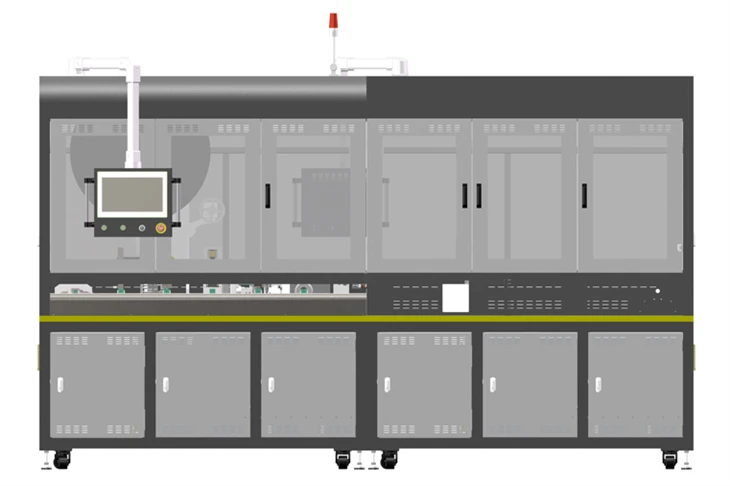

1. Esta linha de produção é usada principalmente para os seguintes processos: carregamento de cabos, arranjo de cabos, alimentação e endireitamento por cabo, corte de cabos, crimpagem de cabos, inspeção visual, inserção do conector, parafuso do conector, etc.

2. As fontes de energia necessárias são eletricidade e ar comprimido. Cada unidade de estação de trabalho e transportador trabalha em conjunto para se tornar uma.

3. O principal material usado na fabricação de toda a máquina é soldado, e todas as peças propensas à corrosão recebem tratamentos de superfície, como pintura e eletroplinação, para garantir a corrosão e uma boa aparência durante o período de garantia ou ainda mais.

4. O design do equipamento considera totalmente a ergonomia e a segurança da operação de fábrica. O equipamento pode contar automaticamente a saída de produção.

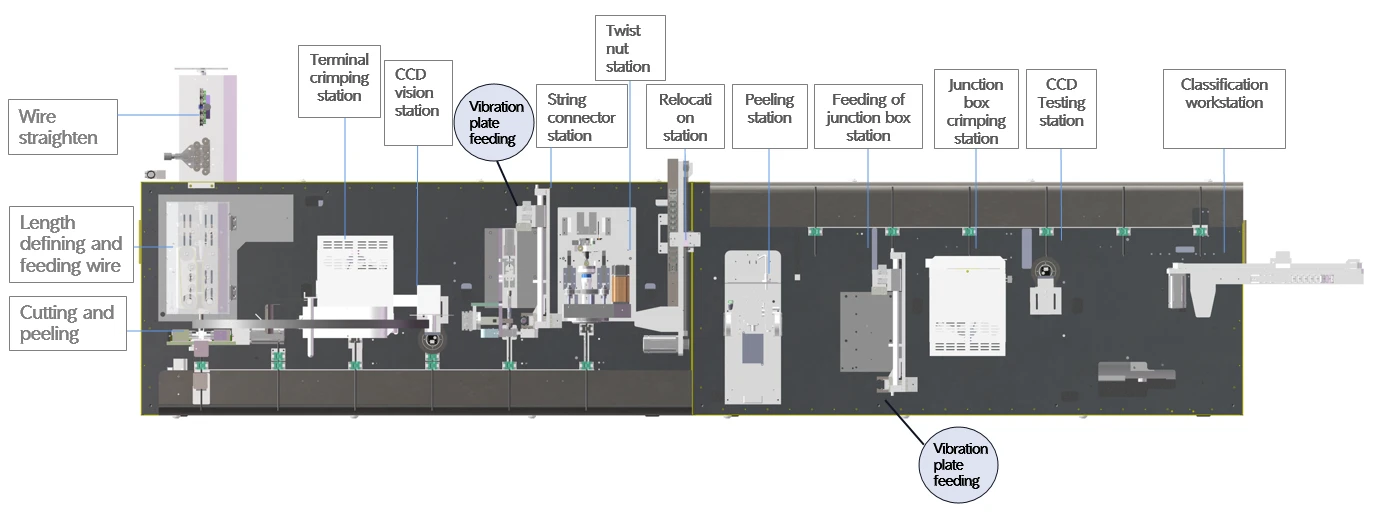

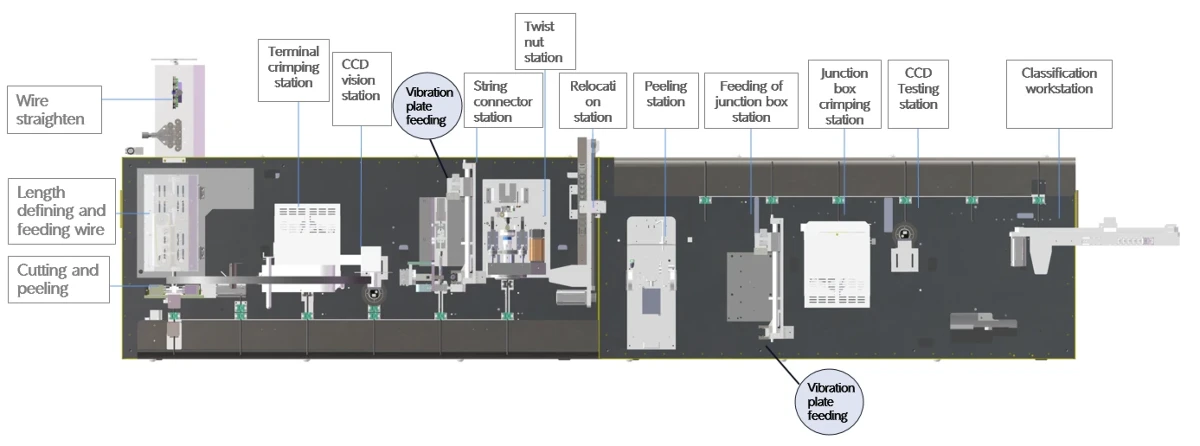

1. A linha de produção é adequada para o processamento automatizado de cabos fotovoltaicos. A linha de produção flui da esquerda para a direita e pode obter remoção de fios, crimpagem terminal, detecção de CCD, rosqueamento de conectores, torção de nozes, caixa de junção de crimpagem, detecção de CCD

2. Diâmetro do fio aplicável: 4mm²

3. Comprimento da linha: 15 0 mm -600 mm, tolerância ± 0,002 * l +1 mm;

4. Faixa de comprimento da casca: 1-9 mm;

5. Ritmo de produção: maior ou igual a 4 segundos;

6. Tamanho do host: 1200 × 4000 × 2400mm

7. Sistema operacional de máquina humana: A interface de tela tocável é simples e clara, permitindo o controle rápido da operação da máquina. Todos os parâmetros podem ser facilmente definidos e armazenados, e as instruções de operação são exibidas de maneira intuitiva e simples através das imagens. Ele vem com uma função de proteção de senha de nível 4- (com permissões divididas em operador, controle de qualidade, técnico e gerente), uma luz de falha e coordenação do código de falha para manutenção, obtenção de fácil manutenção e redução de custos;

8. A maioria das estações de trabalho usa produtos maduros para integração para garantir a estabilidade do produto;

9. Adotar sistema de controle de motor servo para garantir a precisão do produto;

10. O programa pode armazenar até 100 arquivos e pode ser acessado selecionando o número do programa. O servidor de banco de dados coleta dados de produção e organiza a qualidade da linha de produção, tornando -o conveniente para o sistema superior (MES ou ERP) extrair dados e rastrear dados de processamento durante a produção de produtos através da rede;
