Função e Introdução

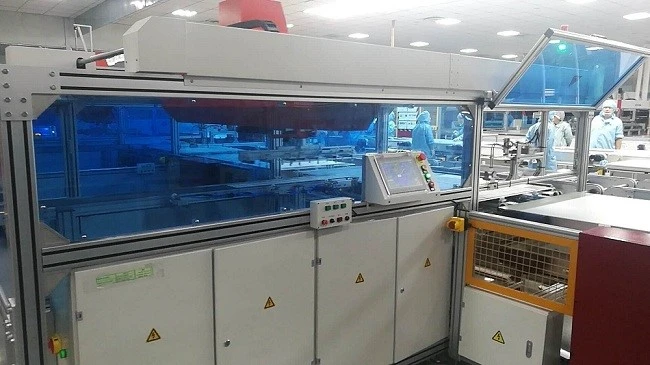

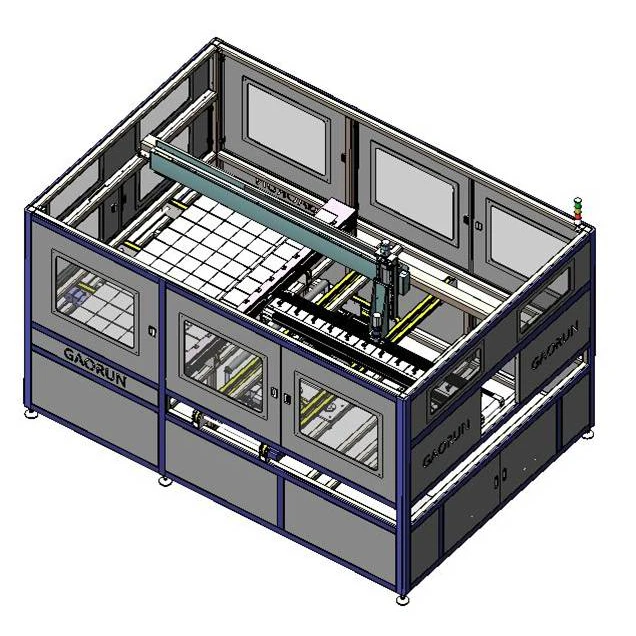

A máquina de layup automática com borda longa para frente, corresponde um a um à máquina automática de cordas. A borda longa da sequência de células é paralela à borda longa do módulo. A máquina com sistema de lay-up de conjunto único pode ser aplicada para lay-up de 96, 72 e 60 módulos e possui regulagem de maquinário.
1.Recebendo a célula string da célula string automática. Selecionando a sequência de células para o mecanismo de regulação. Continue a regulação para a célula da string.
2.Receber vidro e material EVA da linha de produção. Continue a regulação para a célula da string.
3. Pegar a sequência de células do mecanismo de regulação. Colocar o cordão de células no EVA de acordo com o eletrodo positivo e negativo. Transmita o módulo após terminar todas as ações.
4.A célula de string pode alcançar posicionamento visual, posicionamento de fibra óptica e posicionamento mecânico.
Parâmetro principal
Formato do módulo:(1400-2600)mm*(800-1100)mm
Tempo de ciclo: o tempo da string com 10 ou 12 módulos é menor que 15 s/tempo de
string com 6 módulos é menor que 10 s
Capacidade máxima: 2400/hora
Peso: 400kg
Potência nominal: 4,5 kW
Pressão:0.6-0,8 MPa
Formato de conexão:Φ12
Dimensão (LXWXH): 3500 mm * 2500 mm * 2200 mm
Vantagem
1. A máquina utiliza correia e haste de parafuso que são acionadas por servo motor para transmissão e guiadas por trilho linear, com vantagens como posicionamento preciso, funcionamento estável e alta velocidade.
2. A placa de sucção é feita de poliuretano, não deixando marcas no cordão celular após a sucção.
3. A máquina está equipada com proteção contra desligamento e desligamento de ar.
4. A máquina é totalmente automática, sem necessidade de interferência humana.
5. A precisão de localização da sequência de células é de ±00,3 mm.
6. Seis sequências de células com intervalo entre 1 ~ 10 mm.
7. A dimensão da sequência de células é 125/156,6 ~ 12 unidades.
8. Barramento principal com 2 barramentos/3 barramentos/4 barramentos/5 barramentos.
|
