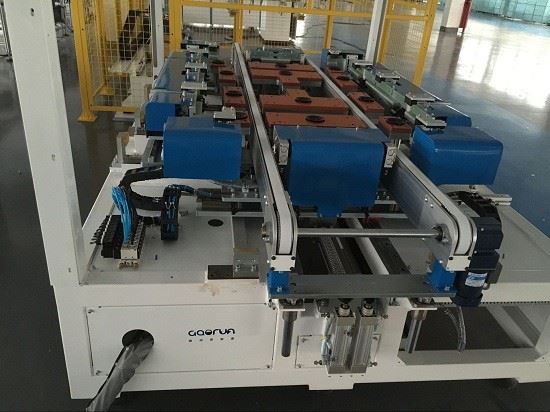

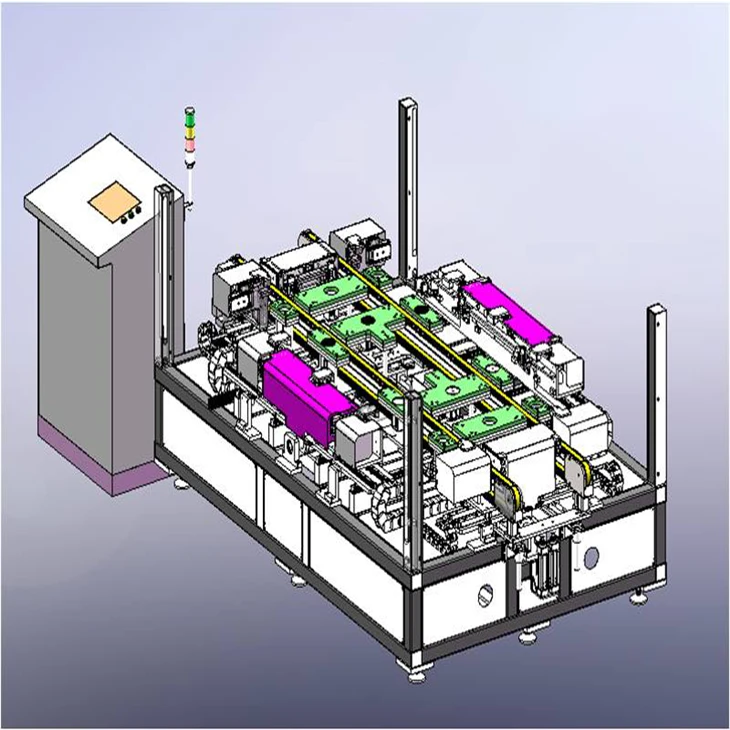

Função e Introdução
Online carregando perfil manualmente no equipamento.
Quando os módulos estiverem na posição correta e a estrutura estiver pronta, o cilindro de ar será reformado e fixado. O servo motor instalará a estrutura ao mesmo tempo.
1. Borda longa/curta para frente.
2. Modo de transporte: Transporte síncrono por correia.
3.Altura de transporte: 960±50mm.
4. O comprimento e a largura são ajustáveis de acordo com a dimensão do módulo, adotando um dispositivo de travamento rápido, ajuste rapidamente para atender a diferentes módulos.
7. Modo de controle: controle do motor + servo drive.
8.Modo Operacional: Automático/Manual.
9.HMI: Chinês + tela sensível ao toque.
Parâmetro principal
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Borda curta 800mm, peso inferior a 30kg.
Tempo de ciclo:<35s
Capacidade máxima: Maior ou igual a 2.400/dia
Operadores on-line: 2
Potência nominal: 3,0kw
Formato de conexão:Φ12
Dimensão (LXWXH):2779mm*2249mm*950mm
Vantagem
1. O equipamento escolhe servo motor que tem vantagens como precisão durante a movimentação e estabilidade.
2.O equipamento consiste em uma estrutura de mecanismo de equilíbrio, 12 pares de ventosas para equilíbrio.
3.As ventosas são feitas de materiais de sílica gel importados e não deixam marcas na superfície.
4.12 pares de ventosas integradas em uma peça, o ajuste adota estrutura oscilante manual, rápido, simples, conveniente e confiável.
5.O equipamento consiste em um mecanismo de endireitamento.
6. O ajuste da borda longa e curta adota uma estrutura de travamento rápido, rápida, simples, conveniente e confiável.
7. A força de enquadramento para borda curta é de até 2,2 toneladas.
8. Precisão: ± 1 mm para bordas longas e curtas, diagonal menor ou igual a 1,5 mm.
9. Excesso uniforme: taxa qualificada >98%.
|
