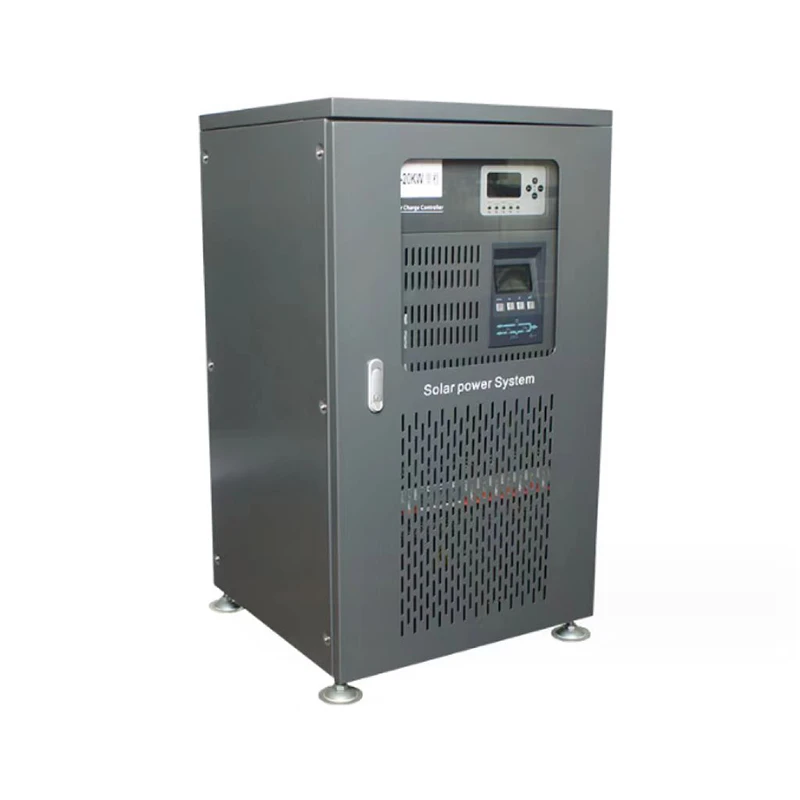

Sistema inversor fora da rede
Descrição
Parâmetros técnicos
Resumo do Produto:
O produto é um inversor inteligente integrado com sistema controlador de carga integrado projetado para grande potência fotovoltaica. Seu controlador integrado pode realizar o gerenciamento de carga de uma bateria por meio de vários painéis solares para melhorar a eficiência da carga e a vida útil da bateria. Graças à sua tecnologia de controle vetorial totalmente digital baseada no processamento em tempo real por DSP, MCU e DDC, possui funções de proteção perfeitas e alta confiabilidade. Seu modo preferencial de alimentação de rede e modo preferencial de bateria são todos configuráveis, facilitando assim o atendimento às diferentes necessidades de aplicação dos usuários. Tem um LCD. É amplamente aplicado em grandes ocasiões de geração de energia solar, incluindo famílias, escolas, iluminação pública, empresas industriais e de mineração, defesa de fronteiras, ilhas marítimas, áreas de pastagem, etc.
Principais características:
Alta fiabilidade
Rastreamento de frequência, filtragem de ruído e baixa distorção na saída do inversor devido ao design de dupla conversão
Alta capacidade de adaptação
Uma ampla faixa de frequência de entrada, que proporciona operação estável de geradores de combustível
Alto desempenho ideal da bateria
Uma tecnologia inteligente de gerenciamento de bateria, que garante uma vida útil mais longa da bateria e diminui os tempos de manutenção da bateria Uma tecnologia avançada de carga de tensão constante, que ativa a bateria ao máximo, economiza o tempo de carga e garante uma vida útil mais longa da bateria
Proteção geral e confiável
Uma função de teste de inicialização, que pode evitar falhas devido aos perigos do inversor Tecnologia de inversão IGBT (transistor bipolar de porta isolada) eficiente Bom recurso de comutação de alta velocidade, características operacionais de alta tensão e alta corrente e acionamento de tensão do IGBT (O IGBT de quinta geração possui menor queda de tensão de saturação e maior eficiência e confiabilidade operacional.)

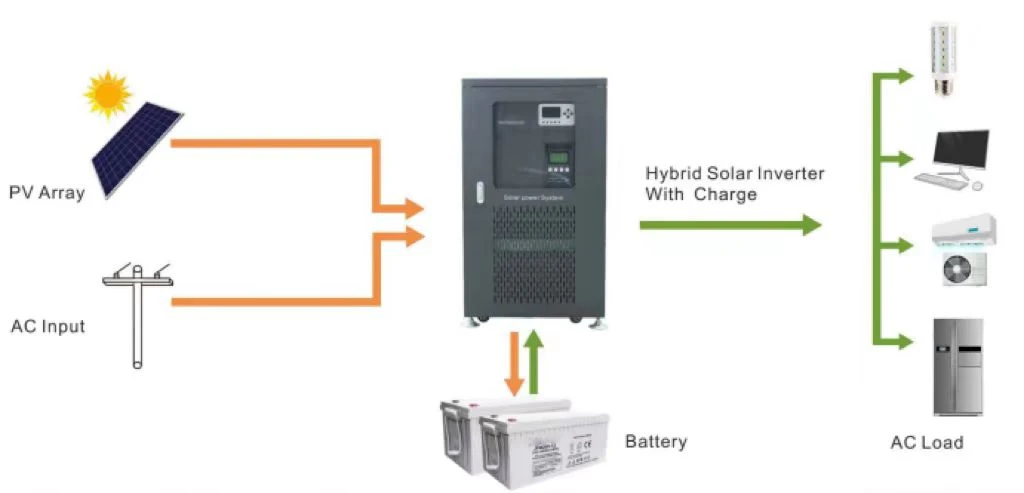

Diagrama de aplicação:
Índices técnicos:
|
Modelo: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Potência nominal |
8KW |
10KW |
15KW |
20KW |
30KW |
|
Bateria |
|||||
|
Tensão nominal |
96 VCC/192 VCC/220 VCC/384 VCC |
||||
|
Tensão de proteção contra descarga excessiva |
96VCC/172VCC/194VCC/345VCC |
||||
|
Controlador |
|||||
|
Corrente nominal |
100A |
||||
|
Tensão nominal |
192 VCC/220 VCC/384 VCC |
||||
|
Número de acessos cobrados |
4 |
||||
|
Corrente máxima de cada acesso |
25A |
||||
|
Tensão de entrada solar |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Tensão de proteção contra sobrecarga |
110VCC/222VCC/255VCC/445VCC (programável |
||||
|
Precisão de controle |
±0.1 |
||||
|
Precisão de exibição |
±0.1 |
||||
|
Eficiência |
>90% |
||||
|
Inversor |
|||||
|
tensão de entrada |
88-132VAC/176-264VAC |
||||
|
Frequência de entrada |
45-65Hz |
||||
|
Voltagem de saída |
110 VCA/220 VCA |
||||
|
Frequência de saída |
50/60Hz |
||||
|
Forma de onda de saída |
Onda senoidal pura, THD<4%(full load) |
||||
|
Função de proteção |
Proteção contra curto-circuito de saída, proteção contra sobretensão, proteção contra subtensão, proteção de bateria fraca, etc. |
||||
|
Ligar/desligar manualmente |
Ligar/desligar manualmente preferencialmente |
||||
|
Ligar/desligar automático |
Ligação operada por luz + desligamento em tempo fixo (programável) |
||||
|
Tempo de troca |
<10ms |
||||
|
Outro |
|||||
|
Temperatura ambiente para operação |
0-40 grau |
||||
|
Umidade relativa para operação/armazenamento |
20-90%(sem condensação, máximo) |
||||
|
Dimensões externas D×L×A(mm) |
536*560*1015 |
||||
|
Dimensões da embalagem: D×L×A(mm) |
675*700*1180 |
||||
