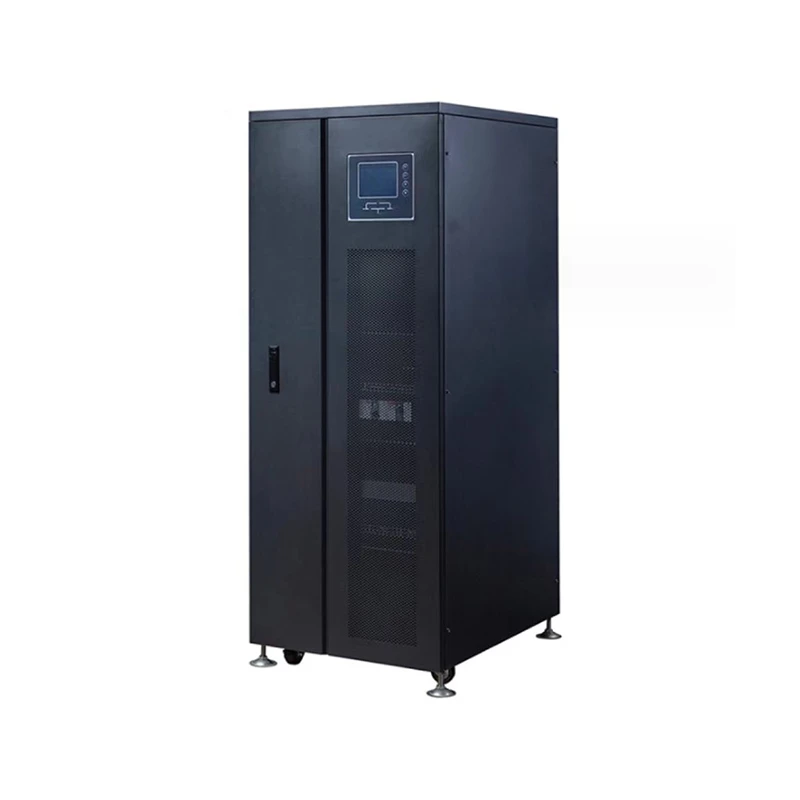

30kw fora do inversor da rede

Enviar inquérito

Descrição

Parâmetros técnicos

Resumo do Produto:

O produto pode fornecer proteção confiável de fonte de alimentação para grandes data centers, salas de computadores em rede, bem como links de energia elétrica de áreas como fabricação, tráfego e energia para atender aos requisitos de alta confiabilidade dos usuários para inversores de grande potência. Com base na tecnologia de controle preciso DSP e nos MCUs duplos integrados, o produto pode produzir ondas senoidais estáveis e puras e fornecer proteção de fonte de alimentação segura e confiável para os usuários

Principais características:

Modo de operação avançado

Rastreamento de frequência, estabilização de tensão de bloqueio de fase, filtragem de ruído e prevenção de impacto por flutuação da rede elétrica realizada na saída do inversor

A melhor garantia de fornecimento de energia para os equipamentos de carregamento dos usuários, proporcionada por uma tecnologia totalmente digital de controle vetorial baseada em processamento em tempo real por DSP, MCU e DDC

LGBT eficiente (tecnologia de inversão de transistor bipolar de porta isolada

Bom recurso de comutação de alta velocidade, características operacionais de grande tensão e grande corrente e acionamento de tensão do IGBT (o IGBT de quinta geração tem menor queda de tensão de saturação e maior eficiência e confiabilidade de operação).

Alta adaptabilidade

Uma ampla faixa de frequência de entrada (45 Hz ~ 65 Hz) que realiza operação estável de geradores de combustível

Grande capacidade de carga

Adequação para aplicações industriais, como máquinas-ferramentas e cortadores de fio

Desempenho confiável

Uma função de teste de inicialização para eliminação oportuna da descoberta de perigos potenciais

Alta estabilidade e confiabilidade garantidas pela integração de funções, incluindo proteção contra sobretensão de entrada CA, proteção de subtensão de entrada CA, proteção contra sobrecarga de saída, proteção contra curto-circuito, proteção contra sobrecorrente, proteção contra sobretensão de barramento, proteção contra superaquecimento, proteção contra falha do ventilador, falha na fonte de alimentação auxiliar proteção, proteção de aviso de subtensão da bateria, proteção contra sobrecarga da bateria, etc.

Função gerencial

Grande LCD, exibição visualizada de status de operação através de fluxogramas, botões inteligentes de toque de ícones, dados tabulares, registros de eventos, etc. Visualização de parâmetros do inversor por meio de comunicação com um computador através de uma interface RS232/RS485 com auxílio de software de monitoramento inteligente de o inversor.

Gerenciamento inteligente de bateria

Carga inteligente da bateria: Ajuste do parâmetro de carga da bateria de acordo com a configuração da bateria do usuário e alternância entre carga de equalização e carga flutuante, carga de compensação de temperatura e gerenciamento de descarga de acordo com as condições da fonte de alimentação, o que pode prolongar a vida útil da bateria e reduzir a carga do administrador

Detecção inteligente de falhas na bateria: Medição de parâmetros únicos, exibição dos resultados da medição no LCD e alarme e notificação imediatos para o administrador em caso de falha na bateria

Configurações personalizadas:

Ajuste adequado dos parâmetros de entrada de acordo com as condições da fonte de alimentação de entrada

Índices técnicos:

Modelo:ED-TP-	TP-10KW	TP-20KW	TP-30KW	TP-50KW	TP-60KW	TP-80KW	TP-100KW	TP-150KW	TP-200KW
Capacidade nominal	10KW	20KW	30KW	50 kW	60 kW	80 kW	100 kW	150 kW	200 kW
Modo e princípio de operação	PWM (modulação por largura de pulso) baseado na tecnologia de controle preciso DSP e MCUs duplos integrados Isolamento completo da fonte de alimentação de saída

Entrada CA
Número da fase	Trifásico +N+G
Tensão	AC220V/AC380V±20%
Frequência	50Hz/60Hz±5%
Entrada CC
Voltagem de corrente contínua	DC192V/DC220V/DC240V/DC384V			DC384V
Bateria flutuante	13,6 V de cada bateria x quantidade de bateria 【13,6 V × 16 baterias =217 0,6 V】
Tensão de corte	10,8 V de cada bateria x quantidade de bateria 【10,8 V × 16 baterias =172 0,8 V】
Saída CA
Número da fase	Trifásico +N+G
Tensão	AC220V/AC380V±1% (carga constante)
Frequência	50Hz/60Hz±5%(fonte de alimentação)50Hz±0,01%(bateria)
Eficiência	Maior ou igual a 90%(carga:100%)
Forma de onda de saída	Onda senoidal
THD	Carga linear:<3%;non-linear load:<5%
Transitório de tensão de carga dinâmica	<±5%(jump from 0 to 100%)
Tempo de recuperação instantâneo	<100ms
Tempo de comutação entre a bateria e a rede elétrica	3S-5S			<4ms

Tensão desequilibrada	<±3%<±1%(balanced load voltage)
Capacidade de sobrecarga	120%,20s;>150%,100ms			125%,20s;>150%,1s
Índices do sistema
Eficiência operacional	Maior ou igual a 90%(carga:100%)
Comunicação por computador interface	RS 232/RS 485 (adaptador de rede de monitoramento remoto SNMP)
Temperatura de operação	-10~40 graus
Humidade relativa	0-90%(sem condensação)
Barulho	40-50dB			50-60dB				60-70dB
Estrutura
Dimensões externas D×L×A(mm)	580750920			6087281475	11387951125			11389451725
Peso (Kg)	180	220	300	470	620	680	730	954	980
