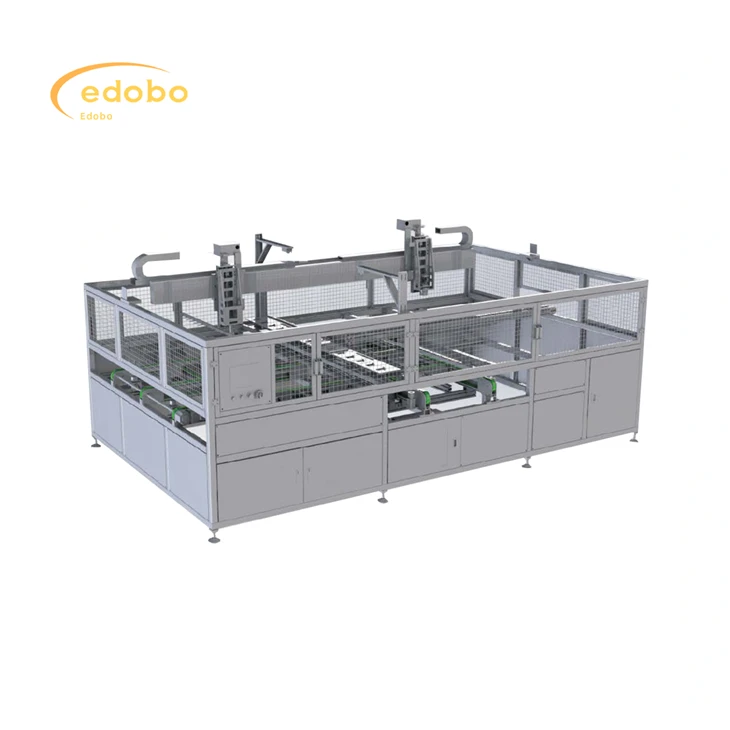

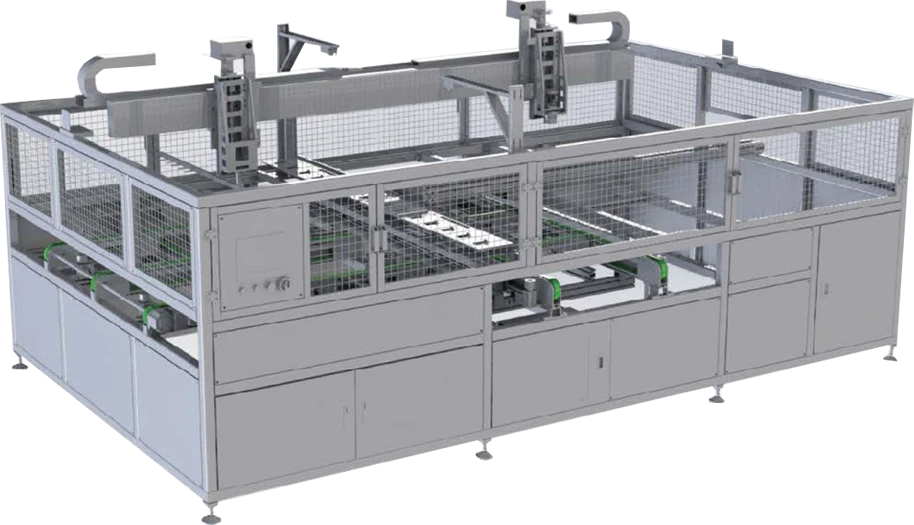

Máquina de instalação automática de painel solar para linha de produção

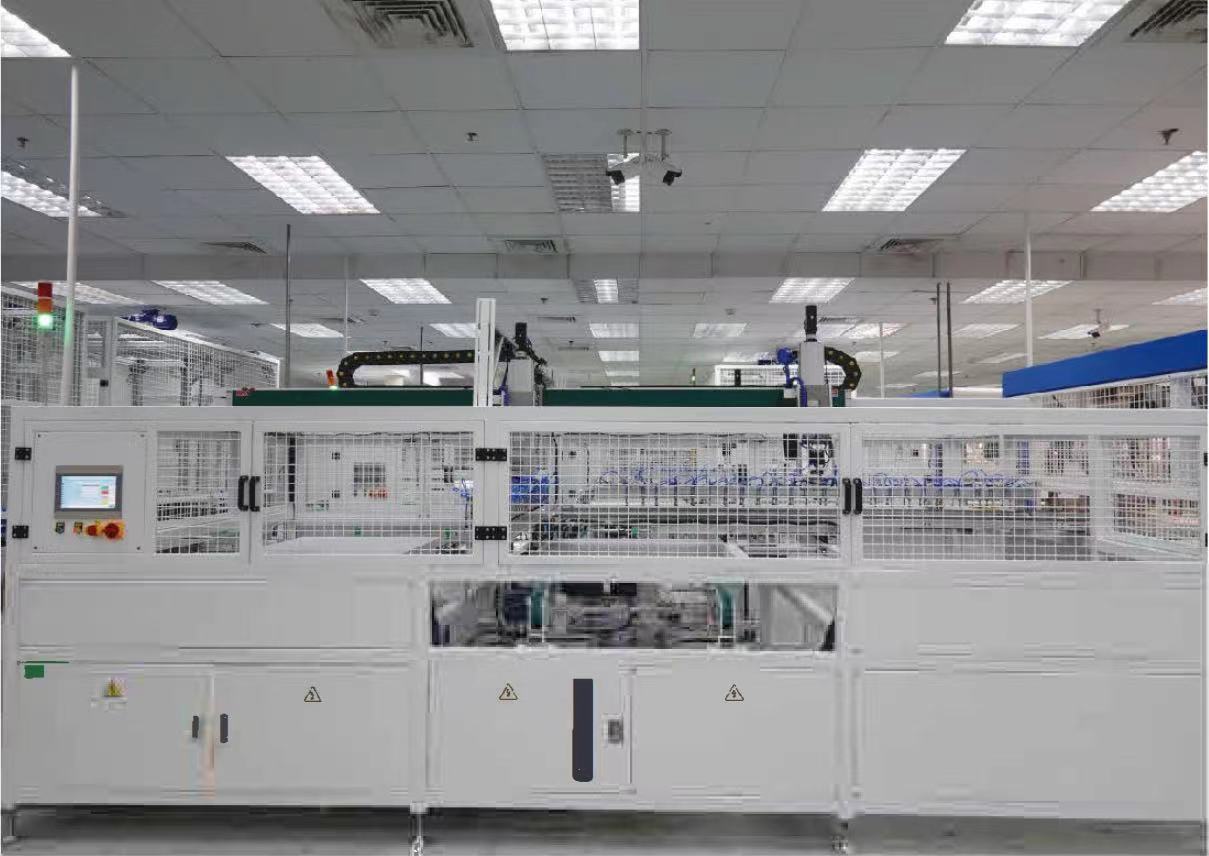

Lay up (tipo mecânico)

1. O método de alimentação é curto e longo, e a função do equipamento é organizá-los em uma sequência correspondente. O lado mais longo da cadeia de baterias é paralelo ao lado mais longo do componente. O sistema de composição local pode ser utilizado para organizar componentes de 96, 72 e 60 peças e possui função de ajuste mecânico.

2. Receba automaticamente os fios da bateria, coloque os fios da bateria nas posições mecânicas e pré-endireita o vidro

3. Receba vidro e EVA da linha de produção. Retire o conjunto de baterias da posição mecânica. Coloque a bateria em série no EVA de acordo com os eletrodos positivo e negativo. Depois de concluir todas as ações, o componente é gerado.

4. A sequência de baterias é posicionada por meio de posicionamento visual, posicionamento de fibra óptica e posicionamento mecânico.

1. A máquina adota uma correia síncrona, acionada por um servo motor e guiada por um trilho-guia linear, que tem as vantagens de posicionamento preciso, operação estável e velocidade rápida.
2. A ventosa é feita de poliuretano e não deixa marcas no fio da bateria após a sucção.
3. A máquina está equipada com proteção de energia e gás.
4. A máquina é totalmente automática e não requer intervenção manual.
5. A precisão de posicionamento da série de baterias é de ± 0,3 milímetros
6. Seis cabos de alimentação espaçados entre 1-10 milímetros
7. Compatível com vários conjuntos de baterias, tamanho 156/182/210, 6-12 peças
8. O dedo principal das células solares é compatível com 2/3/4/5 dedos

♦ Componentes aplicáveis: componentes convencionais, de meia folha e de vidro duplo com comprimento 1640-2500mm e largura950-1400mm
♦ Batida de trabalho: 6 segundos/corda
♦ Capacidade máxima de produção: 3.400 peças/dia
♦ Operador on-line: 0
♦ Potência nominal (KW): 6KW
♦ Consumo de gás (L/min): 60 L/min
♦ Pressão (MPa):0.6-0.BMPa
♦ Especificação da interface: 12
♦ Dimensão total (comprimento*largura*altura): 4770mm*2840mm*2250mm
♦ peso: 2.850 kg

1. A célula adota posicionamento visual CCD, que tem as vantagens de alta precisão e estabilidade;
2. O equipamento pode receber automaticamente, fazer o layout automaticamente e exportar componentes automaticamente, e o layout é um posicionamento preciso;
3. A ventosa é feita de material de silicone importado, que não deixa marcas na superfície da bateria;
4. Adote o modo de movimento mecânico de três eixos (girando 180 graus);
5. O movimento lateral adota módulo de motor linear, que tem as vantagens de velocidade de movimento rápida, alta precisão de posicionamento repetido e desempenho estável, economizando o tempo geral de batida;
6. O ajuste de mudança de borda longa e curta adota mecanismo de travamento rápido, ajuste rápido, simples, conveniente e confiável;
