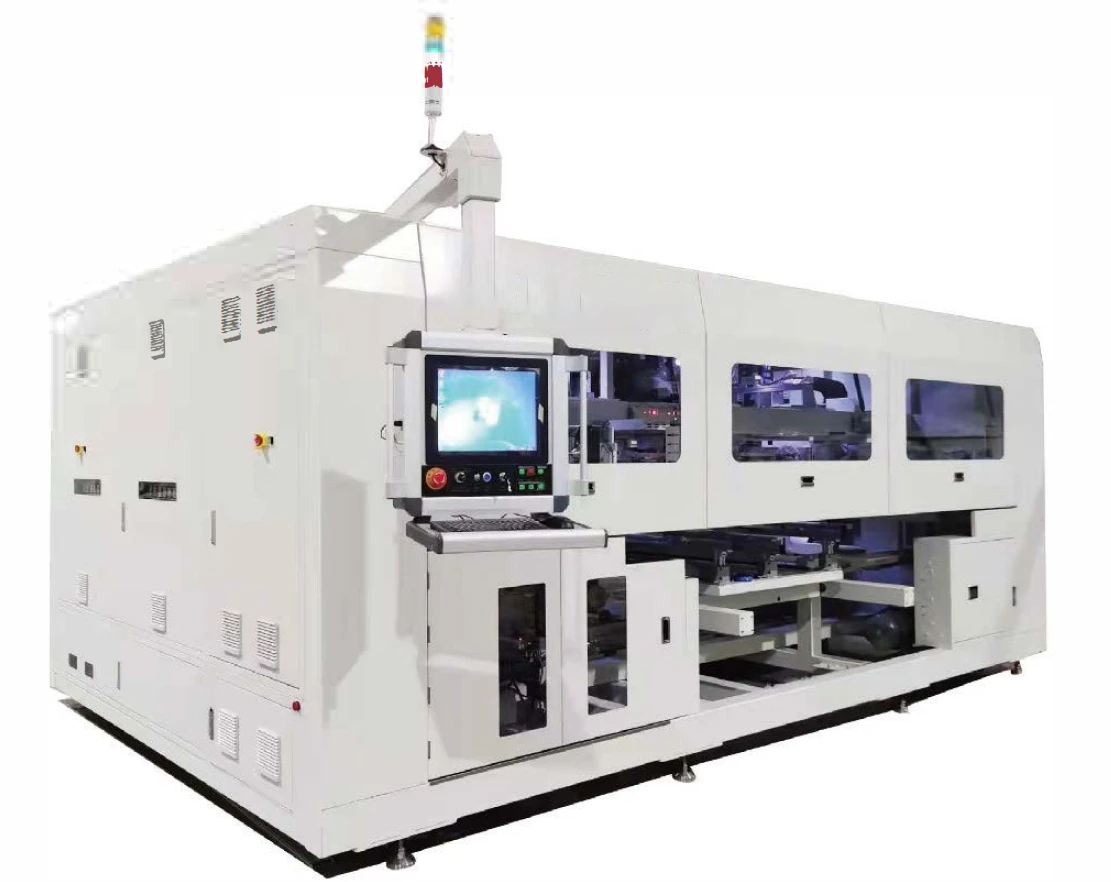

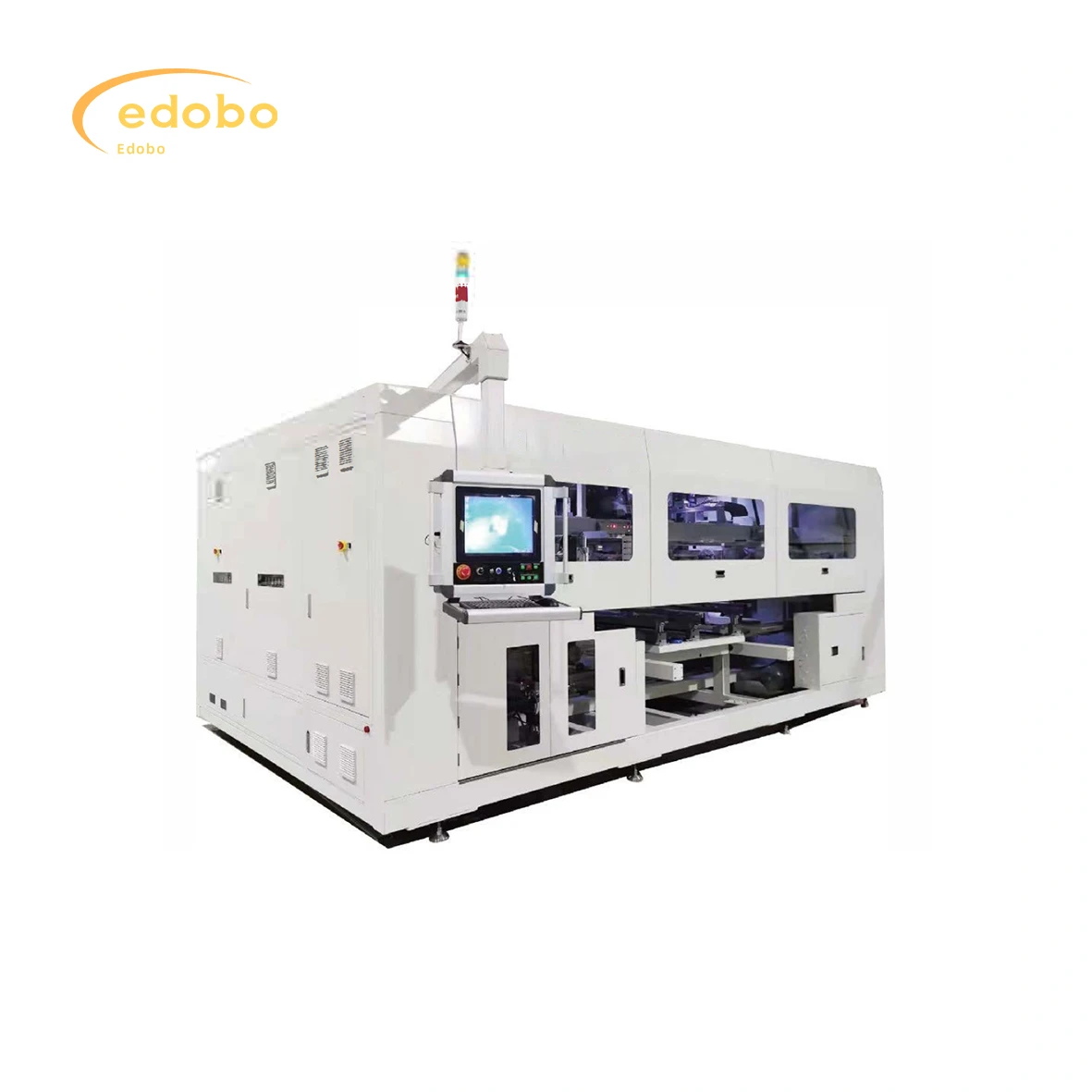

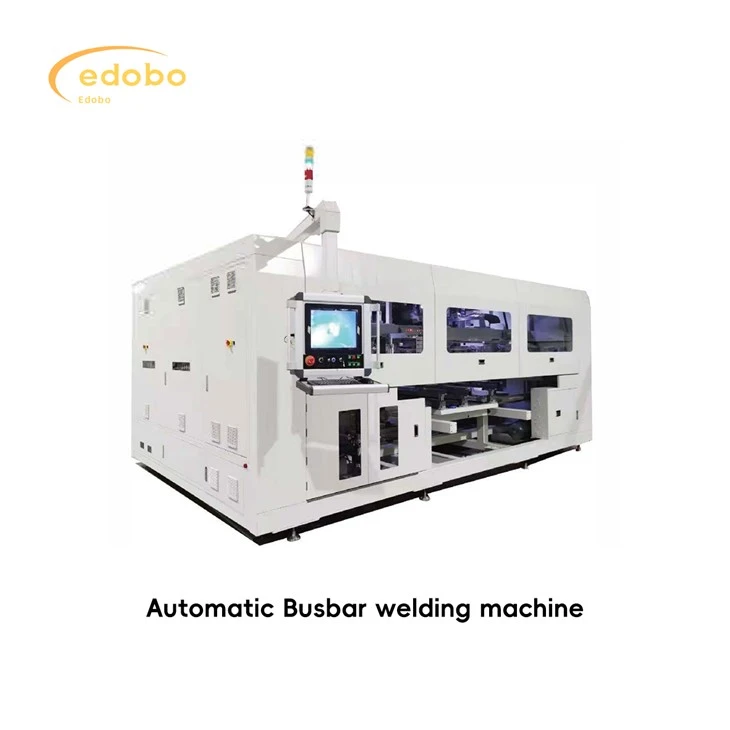

Máquina de solda de barramento de células solares

Função do equipamento: esticar, corrigir, cortar, dobrar e colocar com precisão os barramentos principal, traseiro e intermediário e usar a mão de elevação para realizar a calibração secundária na corda do módulo. Os fios na ponta e na ponta da string são soldados juntos com os barramentos de uma só vez e transmitidos para a próxima estação de trabalho. Esta máquina é opcional com função de raspagem de tinta preta, função de detecção pós-soldagem e função de perfuração de barramento.

Ônibus Automático

A linha de montagem transfere o painel da célula alinhado para a estação de fluxo frontal da máquina de barramento automático e emite um sinal para que o painel da célula esteja no lugar para solicitar a entrada. A máquina de barramento automático está pronta para permitir que a linha de montagem flua o módulo para a posição de soldagem da máquina de barramento automático e envie um sinal permitindo a entrada; O motor funciona até que o módulo entre na posição de trabalho e a permissão para inserir o sinal seja revogada.

♦ Tempo de ciclo: 17 segundos/painel (soldagem de bypass único) 21 segundos/painel (abertura de soldagem de bypass duplo)
♦ Ativação: Maior ou igual a 98%;
♦ Especificação da célula:166mm-230mm;
♦ Especificação do painel:
Uma célula 156-180:
6 cordas x 10 meias peças x 2;
6 cordas x 11 meias peças x 2;
6 cordas x 12 meias peças x 2;
6 picadas x 13 meias peças x 2
Célula B.182:
6 cordas x 9 peças x 2:
C.210Célula:
6 cordas x 10 meias peças x 2;
6 cordas x 15 peças de um terço x 2
D.210Célula:
5 cordas x 10 meias peças x 2;
5 cordas x 15 peças de um terço x 2
♦ Espaço celular: -0.5-4mm;
♦ Espaço de string: 1-6mm;soldagem de bypass do espaço de string maior ou igual a 10mm
♦ Especificação do vidro: largura (980-1500mm)* comprimento(1720-2600mm);
♦ Precisão de correção da sequência de células Menor ou igual a ± 0,25mm;
♦ Alimentação do equipamento: trifásico 380V 50/60Hz:
♦ Potência: pico 35kW; média 25kW;
♦ Ar: pressão positiva {{0}},6~0,8MPa, pressão negativa cerca de- 70kPa;
♦ Tamanho do equipamento: comprimento*largura*altura: 6580*5604*2621 mm (incluindo duas linhas de montagem)
