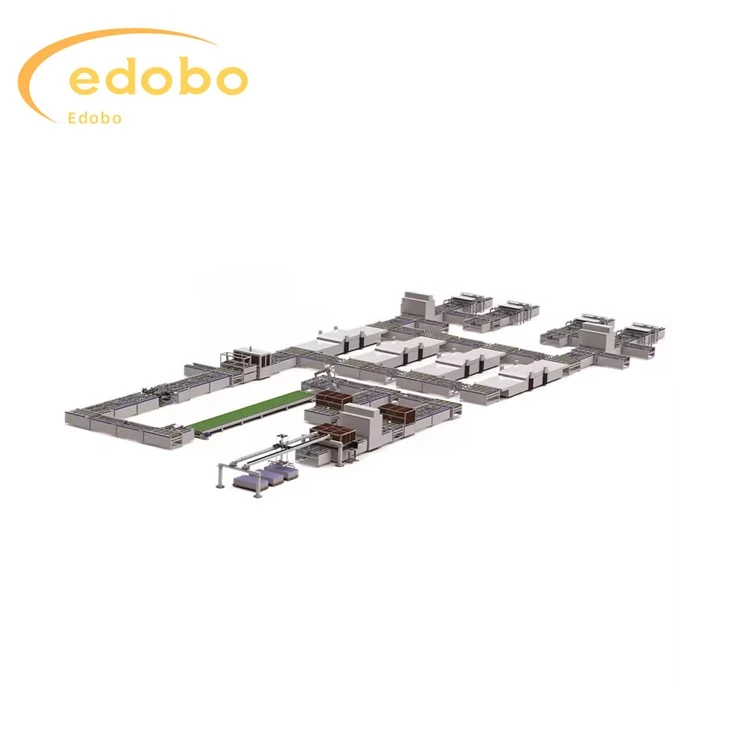

Linha de produção de módulos solares fotovoltaicos de 100 MW-600MW

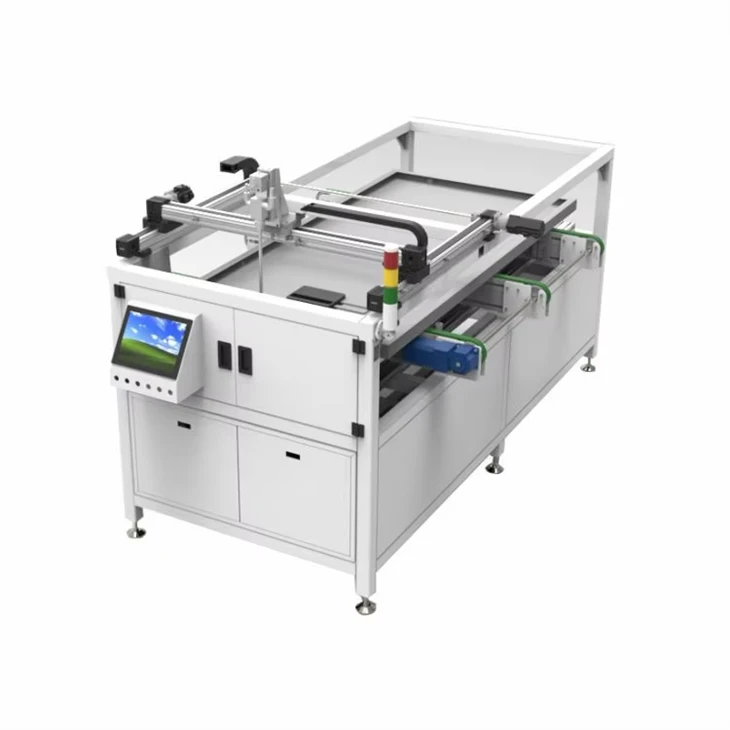

Lay up (tipo mecânico)

1. O método de alimentação é curto e longo, e a função do equipamento é organizá-los em uma sequência correspondente. O lado mais longo da cadeia de baterias é paralelo ao lado mais longo do componente. O sistema de composição local pode ser utilizado para organizar componentes de 96, 72 e 60 peças e possui função de ajuste mecânico.

2. Receba automaticamente os fios da bateria, coloque os fios da bateria nas posições mecânicas e pré-endireita o vidro

3. Receba vidro e EVA da linha de produção. Retire o conjunto de baterias da posição mecânica. Coloque a bateria em série no EVA de acordo com os eletrodos positivo e negativo. Depois de concluir todas as ações, o componente é gerado.

4. A sequência de baterias é posicionada por meio de posicionamento visual, posicionamento de fibra óptica e posicionamento mecânico.

1. A máquina adota uma correia síncrona, acionada por um servo motor e guiada por um trilho-guia linear, que tem as vantagens de posicionamento preciso, operação estável e velocidade rápida.
2. A ventosa é feita de poliuretano e não deixa marcas no fio da bateria após a sucção.
3. A máquina está equipada com proteção de energia e gás.
4. A máquina é totalmente automática e não requer intervenção manual.
5. A precisão de posicionamento da série de baterias é de ± 0,3 milímetros
6. Seis cabos de alimentação espaçados entre 1-10 milímetros
7. Compatível com vários conjuntos de baterias, tamanho 156/182/210, 6-12 peças
8. O dedo principal das células solares é compatível com 2/3/4/5 dedos

(1) Capacidade da linha de produção: 100 MW-600MW/ano.
(2) A necessidade de energia do equipamento é 380V (sistema trifásico de cinco fios), e a demanda de energia pode ser encontrada nos parâmetros do equipamento de cada unidade. A configuração da linha de energia será fornecida separadamente pela nossa empresa.
(3) O requisito de ar comprimido para o equipamento é de 0,6-0,8MPa, seco, limpo e atende aos requisitos de linhas de produção automatizadas; Partículas de poeira Menor ou igual a 1um, ponto de orvalho de pressão de água Menor ou igual a -40 grau, óleo (incluindo vapor) Menor ou igual a 0.1mg/;
(4) A limpeza do ar na fábrica não deve ser inferior ao nível 300.000 (ISO Classe 8);
(5) Velocidade de transporte do equipamento de transmissão: O tempo do ciclo de transmissão é inferior a 22s, o que atende ao requisito de capacidade de produção de 500MW/ano. Toda a linha adota regulação de velocidade de frequência variável, com frequência de regulação de velocidade principal definida em 30HZ e faixa de regulação de velocidade de 0-50HZ (velocidade específica pode ser encontrada nos parâmetros do equipamento de cada unidade);
(6) Dimensões externas da linha de transmissão: Este equipamento é um dispositivo não padronizado, e o diagrama de layout final será fornecido pela Edobo Solar;
(7) Altura da linha de montagem e faixa de ajuste: Existe uma certa diferença de altura entre o equipamento individual e a unidade de transmissão. Para dimensões externas detalhadas, consulte os parâmetros técnicos de cada equipamento; A altura da unidade de transmissão é geralmente de 950 mm ± 30 mm;
(8) A faixa de operação da linha de transmissão e do equipamento pode ser ajustada entre componentes de comprimento (1650mm-2600mm) * largura (950mm-1500mm), possibilitando o transporte de componentes em diversos métodos de laminação.
(9) A linha de transmissão é suave e o tamanho do deslocamento é inferior a 10 mm;
(10) Quando o equipamento está operando normalmente, a taxa de falhas de componentes causadas pelos equipamentos e linhas de transmissão é inferior a 1/1000;
(11) Nível de ruído durante a operação do equipamento Menor ou igual a 72dbA (excluindo bombas de compressão)

1. A célula adota posicionamento visual CCD, que tem as vantagens de alta precisão e estabilidade;
2. O equipamento pode receber automaticamente, fazer o layout automaticamente e exportar componentes automaticamente, e o layout é um posicionamento preciso;
3. A ventosa é feita de material de silicone importado, que não deixa marcas na superfície da bateria;
4. Adote o modo de movimento mecânico de três eixos (girando 180 graus);
5. O movimento lateral adota módulo de motor linear, que tem as vantagens de velocidade de movimento rápida, alta precisão de posicionamento repetido e desempenho estável, economizando o tempo geral de batida;
6. O ajuste de mudança de borda longa e curta adota mecanismo de travamento rápido, ajuste rápido, simples, conveniente e confiável;
